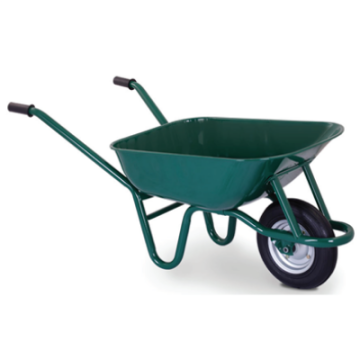

YKS 80 EL ARABASI TÜP Burçlu Tekerlek 53321
Kargo Teslimat Bilgisi

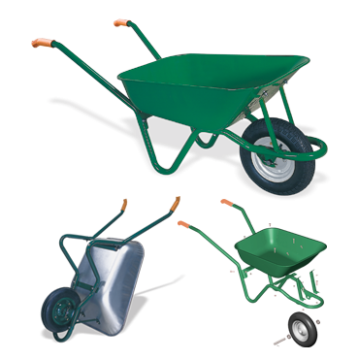

DEMONTE YAPAR EL ARABALARI
Nakliye ve depolamada kolaylık sağlamak üzere geliştirilen bu model sunulan değişik alternatiflerle toptancıya, perakendeciye ve son kullanıcıya model seçiminde geniş imkanlar ve esneklik sağlamaktadır. Kullanım amacına, müşteri tercihine uygun el arabası, Tekne, Şasi ve Tekerlek alternatifleri birleştirilerek oluşturulmaktadır.
DEMONTE YAPAR el arabasının şasisi tek parçadır, DEMONTE YAPAR el arabalarının montajı son derece basit ve kolaydır. Montaj için hiçbir özel alet ve ekipmana ihtiyaç bulunmamaktadır. DEMONTE YAPAR el arabasında, YAPARLAR'ın modern görünümde yeniden tasarlanmış stardart tek parça preste basılmış sac teknesi kullanılmaktadır.
Tekne
Preste tek parça olarak basılan çelik sac teknenin kenarları, özel tezgahta, standartlara uygun olarak emniyetli kullanım ve sağlam bir yapı oluşturacak şekilde kıvrılmaktadır.
Kalınlık
1.00 veya 1.20 mm
Kaplama
Galvanizli veya Elektrostatik toz boyalı
Hacim
60 litre sıvı, 90 litre kum.
Şasi (tek parça)
Çap ve et kalınlığı
Ø 32 x 2 mm sanayi borusu
(±10)
Kaplama
Elektrostatik Toz Boyalı
Yapar El Arabaları
| Parça No | Parça adı | Adet | Açıklama |
|---|---|---|---|
| 13 | Cıvata | 7 | M8 x 45 |
| 12 | Cıvata | 4 | M8 X 15 |
| 11 | Somun | 11 | M8 |
| 10 | Orta Kuşak | 1 | 1.5 mm Demir Sac |
| 9 | Arka Kuşak | 1 | 1.5 mm Demir Sac |
| 8 | Plastik Elcik | 2 | PE |
| 7 | Plastik Pul | 2 | PP |
| 6 | Tekerlek | 1 | İsteğe Göre |
| 5 | Gupilya | 1 | 5 x 70 |
| 4 | Mil | 1 | Ø 20 x 145 mm |
| 3 | Tekne | 1 | 1.2 mm Sac |
| 2 | Ön Dayama | 2 | 1.5 mm Demir Sac |
| 1 | Şasi | 1 | Ø 32 mm Tek Parça |
- Arka kuşağı (9) uzun cıvata ve somunlarla (11,13) şasiye monte edin.
- Tekerleği (6); mil, pullar ve gupilyayı (4,5,7) kullanarak monte edin.
- Not: Gupilyayı şasi ile birlikte mil'e geçiriniz ve uçlarını açınız.
- Orta kuşağı (10) koyduktan sonra tekneyi (3) şasinin üzerine oturtun. Cıvata ve somunlarla monte edin.
- Tekne'yi (3) arka kuşağa kısa cıvataları
- Ön dayamaları (2) tekne ve şasiye monte edin. (Lütfen montaj sırasını takip ediniz.)
